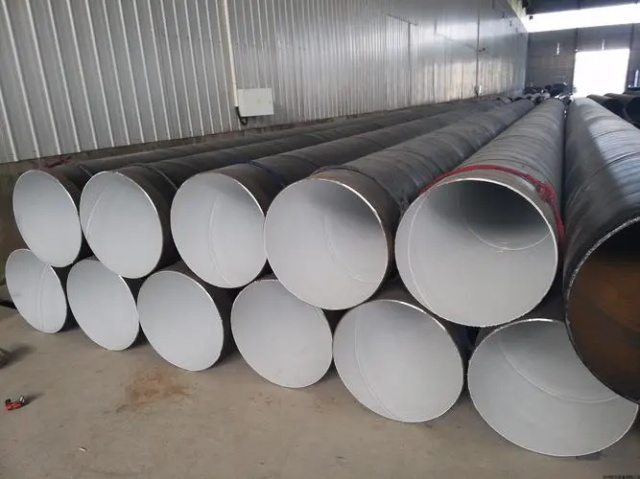

螺旋钢管防腐工序

　　螺旋钢管防腐工序核心是先处理基材表面，再分层涂覆防腐材料，zui后进行质量检测，确保管道在不同环境下长期抗腐蚀。

　　一、前期准备：基材处理

　　这是防腐效果的基础，需彻底清除钢管表面的杂质和氧化层。

　　1. 外观检查：人工或机器检查钢管表面，剔除存在裂纹、凹陷、焊瘤等缺陷的管材。

　　2. 表面除锈：采用喷砂除锈(常用)或抛丸除锈，将钢管表面处理至Sa2.5级(表面无可见油脂、氧化皮，残留锈迹仅点状或条纹状)。

　　3. 清洁干燥：除锈后用压缩空气吹除表面粉尘，确保钢管表面干燥，含水率需低于规定标准(通常≤3%)。

　　二、核心工序：防腐层涂覆

　　根据使用场景(如埋地、输水、化工等)，常用防腐方案分为普通防腐和加强防腐，工序略有差异。

　　1. 普通防腐(3PE/3PP防腐)

　　适用于一般土壤、输水等场景，核心是“三层结构”。

　　底层：环氧粉末(FBE)

　　采用静电喷涂工艺，将环氧粉末均匀涂覆在钢管表面，厚度通常为80120μm，起到附着力和防腐基础作用。

　　中层：胶粘剂

　　喷涂环氧粉末后，立即挤出并缠绕胶粘剂(厚度170250μm)，用于连接底层环氧和外层聚乙烯，增强层间结合力。

　　外层：聚乙烯/聚丙烯(PE/PP)

　　在胶粘剂层未冷却前，挤出聚乙烯或聚丙烯薄膜并缠绕在表面，厚度根据需求调整(通常≥2.0mm)，形成抗冲击、抗老化的保护层。

　　2. 加强防腐(如环氧煤沥青防腐)

　　适用于化工、高腐蚀土壤等场景，工序更复杂。

　　1. 先涂覆12遍环氧煤沥青底漆，厚度≥40μm，间隔规定时间(通常24小时)待底漆干燥。

　　2. 缠绕玻璃布(或无纺布)增强层，确保玻璃布完全浸透底漆，无气泡、褶皱。

　　3. 再涂覆12遍环氧煤沥青面漆，总干膜厚度≥0.6mm(加强级)或≥1.0mm(特加强级)。

　　三、后期处理：固化与检测

　　涂覆完成后需通过固化和严格检测，确保防腐层合格。

　　1. 固化处理：

　　3PE/3PP防腐管：采用水冷却或自然冷却，使防腐层完全固化，冷却后温度需降至环境温度±5℃以内。

　　环氧煤沥青防腐管：在常温下自然固化(通常需7天)，或采用加热加速固化(温度≤80℃)。

　　2. 质量检测：

　　外观检测：目视检查防腐层是否平整、无漏涂、气泡、裂纹等缺陷。

　　厚度检测：用涂层测厚仪在钢管不同位置(至少20点)检测，确保厚度符合标准。

　　附着力检测：采用划格法或拉开法，测试防腐层与钢管的附着力，需达到规定强度(如3PE层附着力≥50N/cm)。

　　电火花检测：在规定电压(如3PE防腐管通常为5kV)下，用电火花检测仪扫描防腐层，无击穿放电即为合格。

　　四、常见应用场景与防腐方案选择

　　不同场景对防腐要求差异大，需针对性选择方案。

　要不要我帮你整理一份不同场景下螺旋钢管防腐工序的详细操作流程图?可以直观展示各步骤的时间节点和关键参数，方便你实际作业参考。
